前言
有鑒于近年來可編程自動化控制器(PAC)在運動控制領域的發展逐漸成熟，應用也越來越廣，使用者迅速增加所需功能，且自動化設備需求亦日益蓬勃，泓格公司為協助新使用者對PAC控制器能輕松入門，特別推出了W-8X81-GM1系列硬件產品及EzProg-I軟件開發系統，主要設計目標是為了精簡運動控制系統的開發時程。
一、運動系統簡介
運動控制系統是以電動機為控制對象，以控制器為核心，以電力電子、功率變換裝置為執行機構，在控制理論指導下組成的電氣傳動控制系統。運動控制系統多種多樣，但從基本結構上看，一個典型的現代運動控制系統的硬件主要由上位計算機、運動控制器、功率驅動裝置、電動機和傳感器反饋檢測裝置和被控對象等幾部分組成。其中運動控制器是以中央邏輯控制單元為核心、以傳感器為信號敏感元件、以電機或動力裝置和執行單元為控制對象的一種控制裝置。其功能在于提供整個伺服系統的閉路控制，如位置控制、速度控制和轉矩控制等。通常運動控制器、功率驅動裝置、電動機和傳感器反饋檢測裝置和被控對象等部分組成一套產品，對用戶來說也就是通常提到的電動機驅動器與電動機，而上位計算機部分用戶選擇余地很大，泓格公司提供的產品屬于上位計算機部分。
二、W-8781-GM1產品硬件簡介
泓格公司W-8x81-GM1系列產品包括W-8381-GM1和W-8781-GM1兩個產品，主要區別在于I/O擴展插槽的數量不同，W-8381-GM1具有3個I/O擴展插槽，W-8781-GM1具有7個I/O擴展插槽，下面以W-8781-GM1為例介紹，外觀圖片如下：

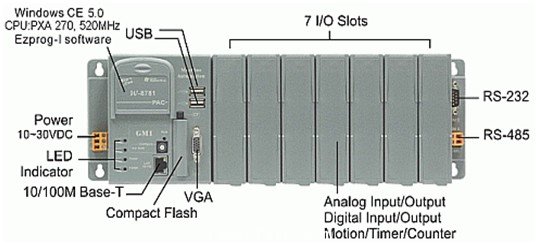

圖一 泓格PAC W-8781-GM1產品外觀圖

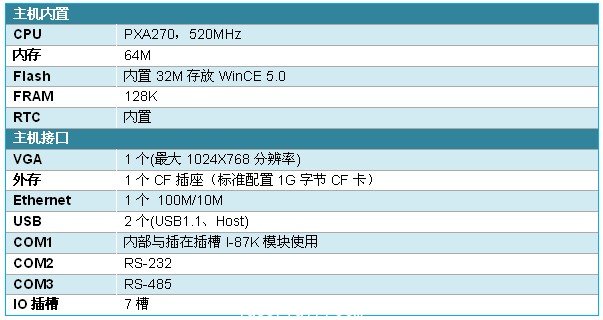

W-8781-GM1硬件規格
三、EzProg-I軟件介紹
W-8781-GM1內置EzProg-I系列軟件，此套軟件的目的為了減輕用戶開發軟件的難度，提高開發效率。此套軟件內容如下：
注：I-8092F、I-8094、I-8094F、I-8094A、I-8094H是泓格公司提供的運動控制模塊。
四、三維機械手的實現方案
首先是人機界面實現部分，主要使用EzTemplate和EzHMI來實現，EzTemplate提供多頁切換模板，用戶可以很容易在上面實現畫面的切換，EzHMI提供的ActiveX控件很容易實現用戶的界面設計，畫面如下：

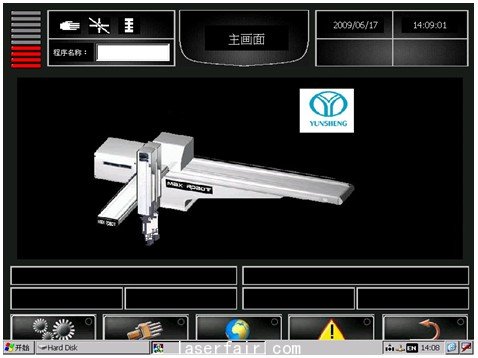

圖二 EzHMI實現首畫面
然后是用戶在線二次程序開發實現上，W-8381-GM1采用Windows CE 5.0操作系統，所以很多PC上Windows的技術都可以得到很好的支持，例如畫面拖拽及其插入等實現方法都可以很容易的實現，這個部分主要是通過事先把運動控制動作分解為許多運動控制模塊，在實際運行時用戶根據自己的需要選擇自己需要的運動控制動作。實現的畫面如下：

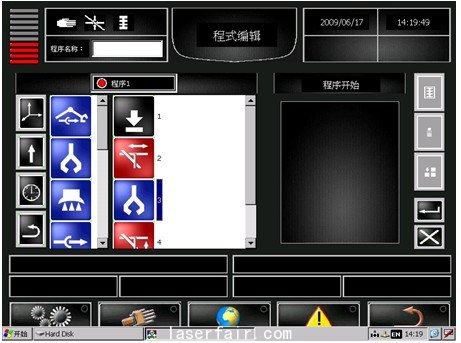

圖三 用戶二次開發程序畫面
再次要求實現的是程序存儲，這個借助EzLIB可以很容易的實現，EzLIB中包括針對文件存儲操作的API函數，只要實現要存儲的內容放到數組中，然后調用API就可以完成存儲，讀取也是一樣，EzLIB會把文件內容直接讀取到數組中，方便用戶進行處理。
最后一個要求的實現就是程序運行，目前用戶可以在線進行程序二次開發及存儲，如何讓程序運行呢，其實也是很容易實現的，剛才說過已經把運動控制動作分解為許多運動控制模塊，我們只要對每個運動控制模塊都建立一個指針，當用戶選擇運動控制模塊的時候，我們就把這個指針插入到運行隊列中就可以了，而且不會出現效率的問題，實際運行下來效果不錯。
五、結束語
泓格W-8x81-GM1系列控制器是專門針對運動控制系統研發的，同時搭配EzProg-I軟件大大降低運動控制系統開發難度，同時可以滿足運動控制系統要求，由W-8x81-GM1開發的此套運動控制目前填補了國內運動控制領域的空白，使國內某些運動控制領域不在依賴國外進口產品，在降低成本的同時，大大提高國產品牌知名度。
