半導體激光管驅動電源設計介紹

星之球激光 來源:中國光學光電子行業網2011-12-10 我要評論(0 )

2 工作原理 VM1關斷,電流通過VD續流,接著VN2導通。由于VM2的阻抗遠小于二極管阻抗,因此通過VM2續流。VMl、VN2觸發脈沖如圖2所示。圖2中td為續流二極管導通時間。 二...

      2 工作原理



      VM1關斷,電流通過VD續流,接著VN2導通。由于VM2的阻抗遠小于二極管阻抗,因此通過VM2續流。VMl、VN2觸發脈沖如圖2所示。圖2中td為續流二極管導通時間。




      二極管消耗的功率為P=VtdI0。一般快恢復二極管壓降0.4 V,當電流20 A時,二極管消耗功率為0.8 W。如采用MOSFET,則消耗的功率將小很多。本實驗采用威世半導體公司的60 A的MOSFET,其導通等效電阻為0.0022 Ω。當電流為20 A時,消耗功率約為0.088 W。

      由電流紋波公式可知,增大電感、減小ton都可以減小紋波。為了不提高電感容量,實驗中采用200 kHz的工作頻率,其中電感選用4.8-μH,根據公式可得激光管壓降2 V時紋波電流約為1 000 mA。

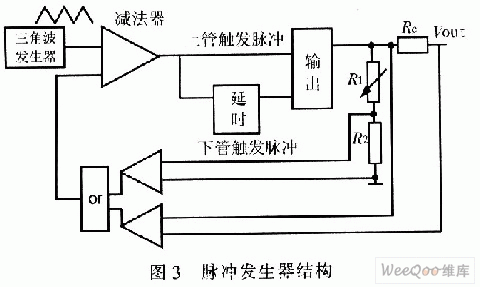

      系統采用了電流負反饋電路,以適應激光二極管的要求。當負載變化,電流略大于給定電流時,減小ton寬度,電壓降低。電流略小于給定電流時,增加ton寬度,這樣可以維持電流穩定。圖3所示為脈沖發生器結構。
