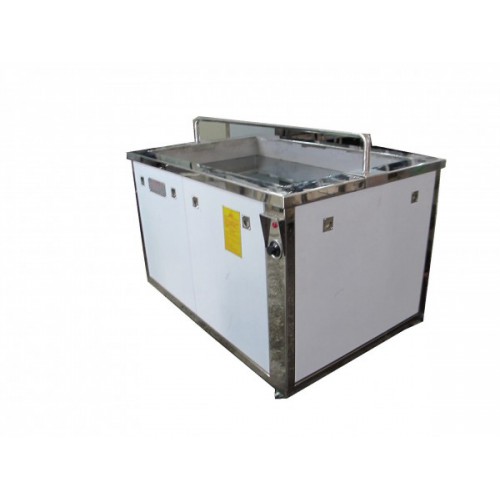

一、設備名稱：前處理單槽超聲波清洗機；

二、設備型號：VGT-1072F；

三、設備型號定義：

VGT—深圳市威固特超聲波科技開發有限公司產品代號；

1072—整機共1個功能槽，超聲波振子數為72個；

F—表示水基清洗液及非標超聲波清洗設備；

四、設備用途：清洗工件表面污垢。

五、設備能力：節拍3-30分鐘（可依據生產進度調節）。

六、設備概述：

威固特VGT-1072F為前處理單槽超聲波清洗機，設備共有1個功能槽，配置有加熱系統、排水加泵系統（1寸管）、清洗籃系統、超聲波清洗系統、機架系統、萬向輪移動系統、電路和水路有效分開系統、進水電磁閥系統等。設備采用環保型水溶劑洗滌，為環保型清洗機。

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

七、清洗流程：

人工上料——超聲波清洗機——人工下料。

八、超聲波功率：48KHZ；4320W功率可調。

九、市水或純水流向：進水（與電路有效分開）→NO.1→直排。

十、設備參數：

1. 清洗工件：鍺元件；
2. 內籃尺寸：參照標準件制作；
3. 清洗籃載重量：額定載重Min35Kg    Max55Kg；
4. 傳輸：人工傳輸；
5. 清洗節拍：每籃節拍為3-8min（人工操作與傳送）；
6. 產量：對節拍為5min而言，產量依賴于設備實際使用時間和人工控制時間。

十一、設備配置：

 超聲波清洗機槽槽體結構：

1. 槽體設單面溢流口，溢水槽寬35mm；
2. 各槽底部設排液閥且互串聯至總排管；
3. 槽內設溫度感應器，溫控范圍：RT-100℃；
4. 加熱系統與進排水系統有效分開；
5. 增加加熱循環泵，以使槽體內的溫度更加均勻；
6. 整機槽體與超聲波發生器一體式，整機更加美觀。

機架底盤及門板結構：

1. 整機框架采用鋼型材制成，前部及左右側設裝飾門板，門板采用合頁反轉式，由不銹鋼沙膠板制成，表面反光，美觀大方；
2. 底部配置腳輪，洗凈操作臺高950mm。

十二、購買本公司設備須知的技術服務及保證：

      保修期：本設備在運行中，如由于設備本身質量問題，實行一年免費保修；如由用戶在使用過程中操作不當而造成的損失，我方負責保修，但收取相應的材料成本費，設備實行終生有償保修。
