特性
• 可供選擇的4個不同結構， 90°無變焦反射鏡，90° 帶有45° AOI 變曲率反射鏡（VRM）, 90° 帶有接近正入射的變曲率反射鏡（VRM）
• 除了標準的手動調焦功能外，變焦反射鏡（VRM）提供了額外的自動變焦功能
• 具有最大25mm的焦點位置調節能力
• 針對不同的應用，使用者可以通過調整準直鏡焦距來實現最優的光斑大小選擇
• 倍率變化范圍 1.25x – 2.5x
• 安裝平臺和水冷功能可選
• 在準直徑和聚焦鏡保護窗之間可實現快速的保護窗互換
• 可選的高度電子傳感器
特性
· 可供選擇的4個不同結構， 90°無變焦反射鏡，90° 帶有45° AOI 變曲率反射鏡（VRM）, 90° 帶有接近正入射的變曲率反射鏡（VRM）
· 除了標準的手動調焦功能外，變焦反射鏡（VRM）提供了額外的自動變焦功能
· 具有最大25mm的焦點位置調節能力
· 針對不同的應用，使用者可以通過調整準直鏡焦距來實現最優的光斑大小選擇
· 倍率變化范圍 1.25x – 2.5x
· 安裝平臺和水冷功能可選
· 在準直徑和聚焦鏡保護窗之間可實現快速的保護窗互換
· 可選的高度電子傳感器
光學指標
最大激光功率 3.5kW
激光波長 1.025 - 1.08μm
激光器接口模式 QBH, PIPA
準直鏡焦距 60mm - 120mm范圍內連續可變
聚焦鏡焦距 150mm
倍率范圍 1.25x - 2.5x范圍內連續可變
光學系統有效口徑 30mm
透過率 >98%
中心調整范圍 ±1mm in X & Y 軸
聚焦鏡保護窗 密封抽屜型
準直鏡保護窗 密封抽屜型
模式和特性
模式 外觀形狀 VRM 入射角(°) 準直鏡

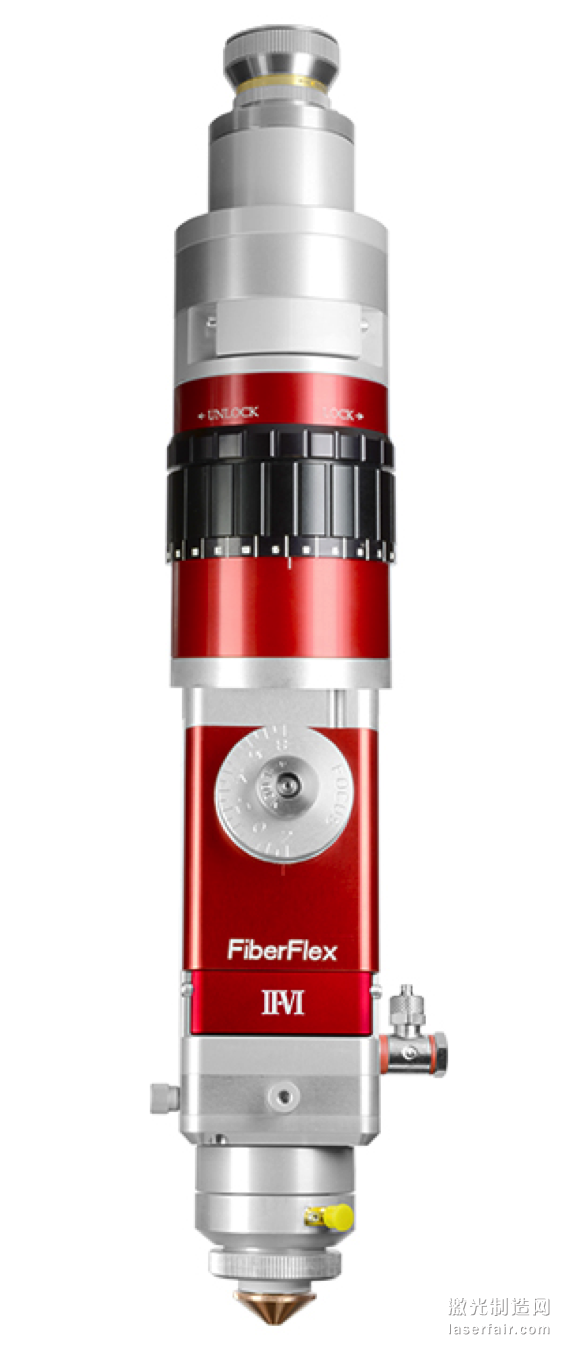

FiberLight FLEX S 直線型 無 可變

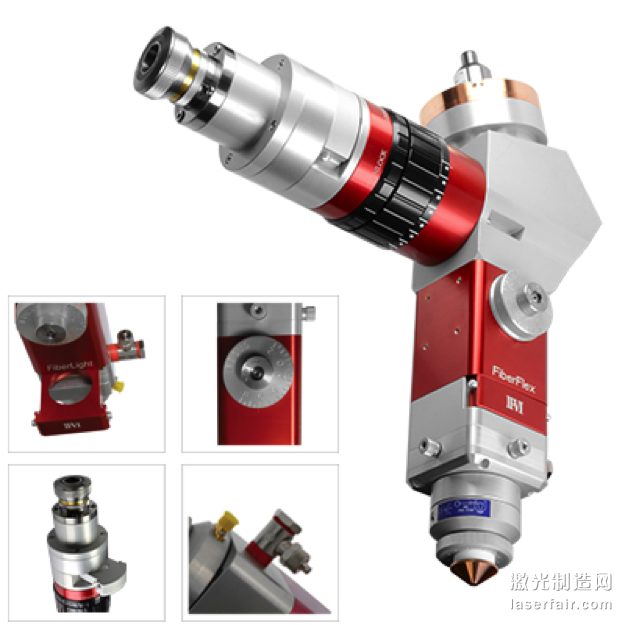

FiberLight FLEX 90 90° 無 可變
FiberLight FLEX 90V 90° 45° 可變
FiberLight FLEX 90VN 90° 15° 可變
變曲率反射鏡指標（VRM）
曲率半徑變化范圍 5MCC to 5MCX
壓強變化范圍 0 to 6 bar
增壓方法 空氣
有效口徑 30mm
入射角 15° or 45°
切割噴嘴指標
噴嘴類型 單孔
噴嘴內孔直徑 1.0mm to 3.0mm
焦點到噴嘴表面的手動調節范圍 +2.0mm to -8.0mm
焦點到噴嘴表面手動+VRM調節范圍 +9.5mm to -15.50mm
輔助切割氣體的最大壓強 25 bar
氣體類型 惰性和活性氣體均可
高度電子傳感器*
電壓要求 24 Volts DC
輸出信號– 線性 0 - 10V 模擬信號
校準 手動
接觸式傳感器 24V 輸出
響應時間 <1ms
傳感器纜線長度 2 Meters
高度傳感范圍 10mm
