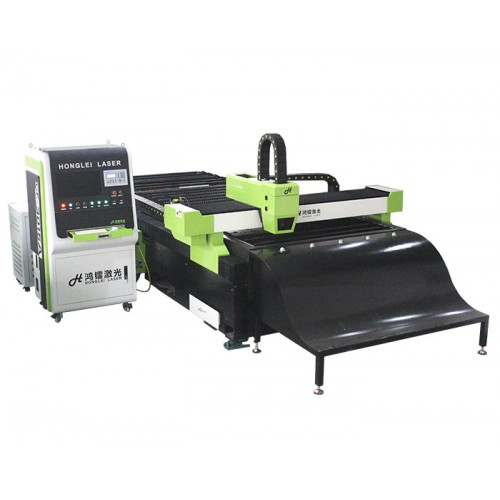

點擊圖片查看原圖
本機特點
1.與開平機匹配將工作臺延伸到開平機出口處，并且還安裝了與開平機出口同高度不升降的滾筒，使從開卷機出來的鋼板能夠連續在滾筒上直接運送到切割機頂出來的滾筒上，直到鋪滿整個工作臺;
2、通過多達18個可垂直升降滾筒，在加工前抬起送板，板料到位開始加工，加工完畢升降滾筒抬起再送板，從而實現連續式送料切割；
3、在操作程序上，第一步是將所需要的鋼板切割各種孔位，再切割出料一端的整條邊。特別要注意的是，對于小的孔等廢料，可以從機床二邊的廢料抽屜中集中排出，對于大塊要切割下來的部分要留細筋，以保持其不落下，而隨著下一步鋼板在開卷機的推動下能夠整體向前運動，在下一輪的切斷中整體落下。而前架則是整個系統的接料部分。在前架的接料端，還安裝了二排牛眼，以方便切割后的料子平整地落下;
4、只需要一個人即可實現開平機送料、切割和 下料。全自動完成設定的板材加工。
技術參數：
型號 CF500-3015A卷板自動送料激光切割機
激光器類型 光纖激光器
激光功率 500W
X、Y軸定位精度 ±0.03mm/m
重復定位精度 ±0.02mm
機床最大定位速度 20m/min
連續工作時間 24h
加工幅面 3000mm*15000mm
X軸行程 3000mm
Y軸行程 1500mm
Z軸行程 100mm
最大切割速度 15m/min
最大切割厚度 5mm碳鋼，3mm不銹鋼
最大空程速度 30m/min
電源要求 三廂（380V/50Hz/50A）
適用材料
CF500-3015A卷板自動送料激光切割機適合卷形金屬板材
行業應用
辦公家具文件柜廠家
